架构日活动上，除了高性能和低功耗的未来六代CPU微架构，Intel GPU图形方面也放出诸多猛料，其中核芯显卡将进化到第11代，独立显卡则重申会在2020年发布。

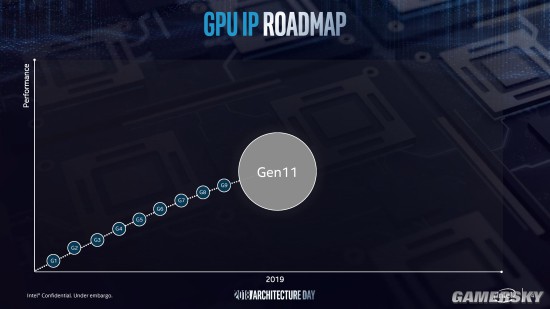

Intel六代酷睿(Skylake)开始引入第9代核显架构，七代酷睿(Kaby Lake)开始称之为第9.5代核显架构，但接下来不是第10代，将直接跨越到第11代。

具体原因不详，猜测可能是首个10nm工艺的处理器Cannon Lake原本应该是第10代核显，但这代产品受工艺拖累进展不顺(迄今只发了个不疼不痒的i3-8121U还屏蔽了核显)，很可能就此夭折。

第11代核显将在明年集成于10nm工艺的Ice Lake处理器，下半年发布，官方称会在性能、能效、3D和媒体技术、游戏体验方面都有飞跃。

Intel宣称，新核显的每时钟计算性能会提高一倍，浮点运算性能突破每秒一万亿次(1TFlops)，单纯按照这个指标计算的话大致相当于AMD Vega 8，也就是锐龙3 2200G里集成的那个。

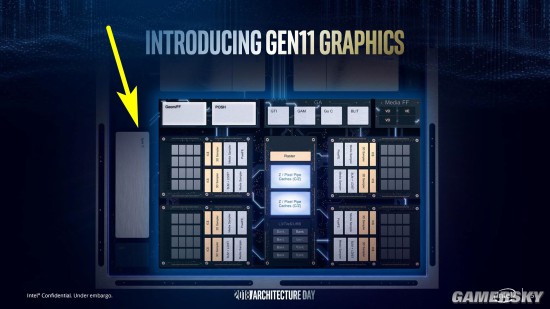

大的架构层面，11代核显(GT2级别)会集成多达64个执行单元(EU)，比现在的24个多了将近1.7倍。

它们分为四个区块(slice)，各有两个媒体取样器、一个PixelFE、载入/存储单元，然后每个区块又细分为两个子区块(sub-slice)，都有自己的指令缓存、3D取样器。

EU内的FPU浮点单元进行了重新设计，但是FP16单精度浮点性能不变，同时每个EU继续支持七个线程，暗示还是512个并发流水线，同时重新设计了内存界面，三级缓存增大至3MB。

有趣的是，架构图中还出现了Type-C模块，看来是又要从主板上抢走一碗饭？

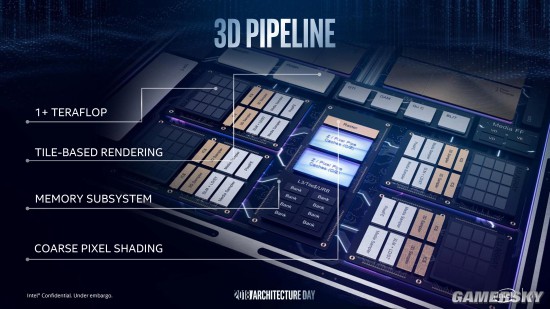

Intel还披露了一些具体的细节，但是不多，比如3D流水线方面支持基于区块的渲染(TBR)，重新设计了内存子系统。

NVIDIA 2014年、AMD 2017年已经分别支持TBR，Intel如今终于也跟上了，宣称图形硬件可根据渲染需求开关，再结合改进的无损内存压缩，最好的情况下性能可提升10％，几何性能提升4％。

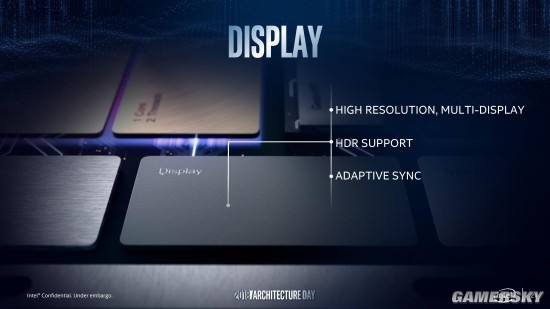

显示方面支持更高分辨率、多屏输出、HDR、适应性同步(终于来了啊)。

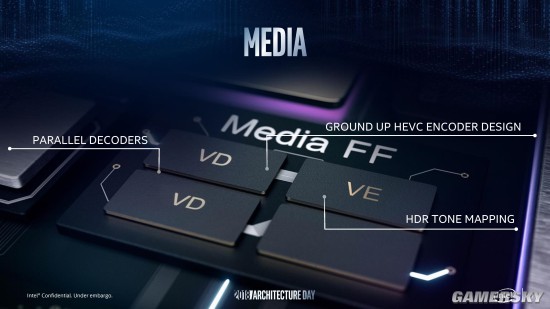

多媒体方面支持并行解码、全新HEVC(H.265)编码、HDR色彩映射。

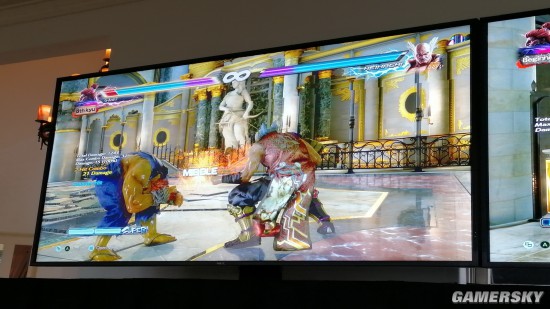

Intel现场演示了Sunny Cove CPU架构加11代核显架构跑《铁拳7》，对比Skylake、9代核显流畅了很多，但距离独显一般的完全流畅还有点差距。
